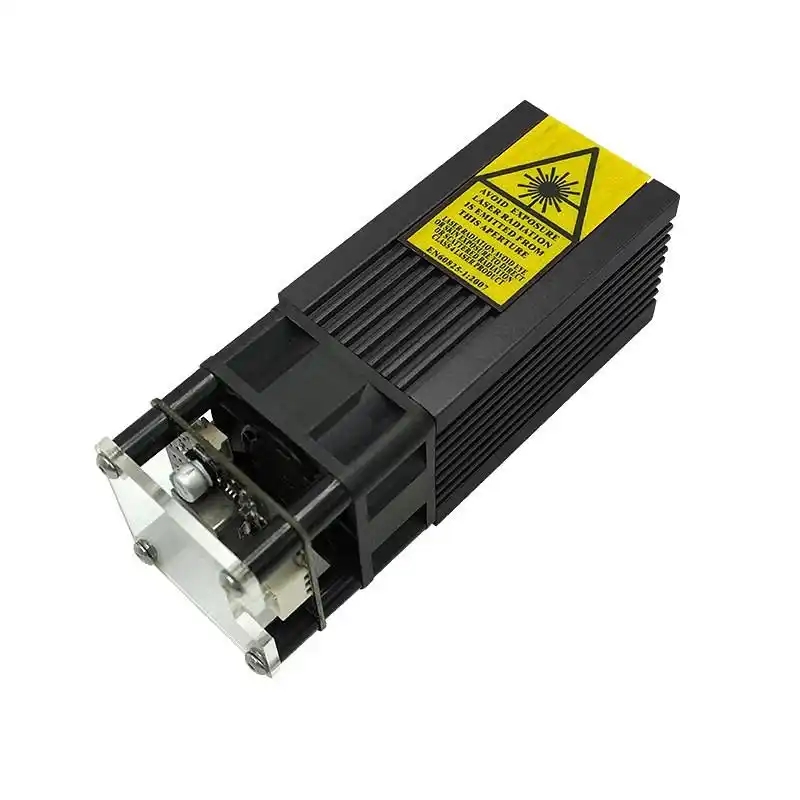

很多做雕刻、定位、机器视觉的工程师和 DIY 玩家都会遇到一个头疼问题：激光模组开机可以正常发光，运行几分钟就突然断光熄灭，驱动板直接触发过流保护、跳闸锁死；断电重启又能短暂工作，跑一会故障复现。本文结合大量现场实操，把过流保护、间歇性断光的诱因、分步排查流程、避坑要点全部讲清楚，普通用户也可以按步骤定位问题。如果器件需要更换选型，也可以参考激光基地 https://laserinteg.cn 的器件规格做对照参考。



⚠️安全提醒：大功率激光模组维修务必佩戴激光护目镜，拆机前完全断电，等待电容放电完毕，不要带电插拔激光二极管，静电会直接击穿 LD 管芯





一、先分清：是真过流保护，还是假性保护

         很多人看到驱动板指示灯报过流，就直接判定激光二极管损坏，实际有接近一半属于假性过流，并不是激光管本体短路。

真性过流：激光二极管内阻劣化、芯片局部击穿，通电瞬间电流直接超标，上电立刻跳闸，完全无法出光。

          假性过流（最常见）：模组跑一段时间才断光重启，冷机正常、热机保护；供电不稳、散热差、接线虚接、干扰浪涌，驱动误判触发保护，激光二极管本身完好。



现象参考：冷机开机正常，连续工作几十秒‑数分钟之后突然灭光，断电冷却后又可以发光，绝大多数属于假性过流故障，不要直接判定激光管报废。



二、激光模组断光跳闸、过流保护，6 大类核心原因



1、散热不良，热态阻抗变化，间接触发过流（发生率最高）

         TO‑56、TO‑9 封装激光二极管温度升高之后，正向压降会下降。同样驱动设置下，压降下降会造成实际工作电流被动抬升，一旦超过驱动阈值，立刻触发过流保护、切断输出。常见场景： 1）模组散热片积满木屑灰尘，导热硅脂干涸，激光管和散热器接触有空隙； 2）风扇损坏停转，封闭式设备内部环境温度过高； 3）TO 管压盖没有压紧，仅仅简单摆放，热阻巨大； 4）夏天车间高温，模组满功率长时间连续工作。处理办法

         拆开模组外壳，清理散热片粉尘木屑；重新涂抹薄一层导热硅脂，压紧 TO 管管座，保证金属外壳和散热器紧密贴合。

确认散热风扇转速正常，风扇损坏直接更换；密闭设备增加外部通风。



测试：模组空载运行，用测温枪测量 TO 管壳温度，持续工作外壳温度建议控制在 55℃以内，温度过高就必须优化散热。



2、供电电源问题，电压波动、纹波过大引发保护

          激光恒流驱动对输入电源质量很敏感。电源压降、纹波尖峰、功率余量不足，会让驱动误报过流保护。典型现象：空载驱动不报错，一接激光模组就间断保护；加大激光功率，跳闸频率变高。处理步骤

         确认电源功率留有冗余，模组额定功耗，电源建议至少预留 1.5‑2 倍功率余量，禁止小电源带大功率蓝光、绿光模组。

使用万用表监测模组工作时候的输入 DC 电压，工作中电压明显跌落，代表电源带载能力不足，直接更换电源。



电源输出端就近增加电解电容 + 陶瓷滤波电容，抑制纹波尖峰；电源线尽量缩短，避免使用过长细导线。电网环境恶劣工况，建议增加直流稳压模块。





3、接线、接插件虚接，接触电阻热态变化

         接线端子、插头、焊盘虚焊，冷态接触尚可；通电发热后接触电阻变大，产生电压尖峰，恒流驱动采样异常，触发过流保护。高频踩坑点：TO 激光二极管引脚焊点出现裂纹，震动设备、雕刻设备长期震动，焊点会出现时通时断。



全部重新检查焊点、端子，重点看激光二极管引脚焊盘，有没有裂纹、发黑。



大功率模组不建议使用杜邦线长期运行，优先使用耐高温硅胶导线，螺丝端子压紧。



轻微晃动线束，观察模组是否瞬间断光，晃动就灭光 = 接线故障，重新焊接处理。



4、驱动板参数设置不当，保护阈值匹配错误

         很多直接网购的驱动板默认参数没有和激光二极管匹配，也是高频故障来源。1）恒流驱动设置电流已经接近激光二极管最大极限电流，温度一升高电流轻微上浮，直接撞保护阈值； 2）过流保护阈值设置过低，正常工作电流就接近保护点； 3）脉冲驱动拿来驱动连续 CW 激光二极管，或者 CW 驱动驱动脉冲 LD，模式不匹配，频繁报故障创鑫激光。处理办法



查阅激光二极管 datasheet，把驱动设置工作电流调低，低于最大电流的 80% 留足余量。



核对驱动板过流保护阈值，保护点要高于实际工作电流 20%‑30%，不可设置得和工作电流几乎持平。



确认器件类型：CW 连续激光管必须用连续恒流驱动；905nm 脉冲激光二极管不能持续通电。



5、电磁干扰，误触发过流保护

        雕刻机、步进电机、开关电源会产生大量电磁干扰，干扰驱动板电流采样回路，导致误报过流，瞬间切断激光输出。现象：电机一动激光就断光，电机停止，模组可以稳定发光。处理方案



驱动板、激光模组做好单点接地；驱动输入输出线缆分开走线，避开电机动力线。



驱动信号线缆使用屏蔽线，屏蔽层单端接地。



电机电源增加磁环，减少整机 EMI 干扰。



6、激光二极管本体损坏（真性故障）

         经过上面全部排查，散热、供电、接线、驱动参数全部确认无误，依旧上电立刻触发过流保护。大概率 TO 激光二极管内部芯片出现损伤，静电、浪涌、过热都会造成 LD 芯片局部击穿，正向阻抗异常。注意：隐性损伤，外观完全看不出问题，只能通过测正向电压对比规格书判断。简易判断：断开驱动，万用表二极管档测 LD 正向压降，同规格正常 TO 管 450nm 蓝光约 2.7‑3.0V，520nm 绿光约 2.3‑2.6V，650nm 红光约 1.8‑2.1V；如果正向压降明显偏低，代表激光二极管已经损坏，需要更换器件。



三、标准化排查流程，按顺序操作，快速定位故障

         现象确认：记录是上电立刻跳闸，还是运行一段时间才断光；负载多大功率、环境温度，风扇是否正常。



散热优先排查：清理散热，重新装配 TO 管，保证导热良好，测温看外壳温度。



隔离测试电源驱动：断开激光二极管负载，单独上电驱动板。如果空载就报过流，驱动板本身损坏；空载一切正常，故障出在后端接线或者激光管。



检查接线焊点：晃动线束复现故障，排查虚焊、插头松动。



核对驱动参数：对比 datasheet，下调工作电流，调高过流保护阈值，确认 CW / 脉冲模式匹配。



排查电源与干扰：更换功率更大的电源测试，线缆分开布线，增加磁环接地。



检测激光二极管电气参数，判断是否 LD 本体损坏，需要更换 TO‑56/TO‑9 激光二极管。



四、日常使用预防，减少过流保护故障

         TO 封装激光二极管静电非常敏感，拆装务必佩戴防静电手环，很多隐性损坏就是静电造成，刚开始能用，运行一段时间就保护跳闸。

不要长期满 100% 额定电流运行，建议实际工作电流控制在最大电流 70‑80%，预留安全余量。



雕刻、工业设备定期清理散热片木屑粉尘，每季度检查硅脂、接线端子状态。



电源功率预留充足，拒绝小马拉大车，输入电源增加滤波。



设备尽量避免高温密闭环境，环境温度建议控制在 0‑35℃。



          遇到激光模组断光、过流跳闸，不要上来就直接更换激光二极管，70% 以上的故障不是 LD 损坏，而是散热、供电、接线、参数匹配的问题。盲目换管既增加成本，故障依旧会重复出现。优先做隔离测试，区分驱动电源侧故障，还是负载激光器件侧故障，再一步步定位根源。选型采购 TO‑56、TO‑9 激光二极管，一定要核对波长、模式、最大电流、CW / 脉冲参数，规格匹配才可以稳定长期工作，相关器件参数资料可以访问激光基地 https://laserinteg.cn 查询参考。
